Lolin S2 mini ESP32-S2 WiFi IoT板，可与Wemos D1 Mini扩展板配合使用

文章来源：Lolin S2 mini ESP32-S2 WiFi IoT板，可与Wemos D1 Mini扩展板配合使用 - CNX Software中文站

如果你喜欢带有可堆叠附加板的 Wemos D1 mini ESP8266 开发板，你可能会更喜欢具有相同规格，但是配备了 ESP32-S2 单核 WIFI 处理器的Wemos/Lolin S2 Mini 开发板。因为，后者提供了两倍数量的I/O接口。

该板带有 4MB 闪存、2MB PSRAM、一个用于供电和编程的 USB-C 端口，以及两个用于 GPIO、ADC、DAC 等的 16 针接头。

Lolin S2迷你板

Lolin S2 Mini V1.0.0 规格：

• SoC – 乐鑫 ESP32-S2FN4R2 Xtensa 单核 32 位 LX7 微处理器，频率高达 240 MHz，具有 320 KB SRAM、4MB 闪存、2MB PSRAM
• 扩展接头 – 2x 16 针接头，合计27x IO，包括ADC、DAC、I2C、SPI、UART、USB OTG
• USB – 1x Type-C USB 用于 5V 供电和编程
• Misc – 重置按钮和也用于进入设备固件升级 (DFU)模式的按钮 0
• 尺寸 – 34.3 x 25.4 mm
• 重量 – 2.4 g

该板与 Lolin/Wemos D1 迷你扩展板兼容，并预装了 MicroPython 固件，不过同时也与 Arduino 和 ESP-IDF 兼容。你可以在wiki 中找到入门指南、原理图和相关文档。

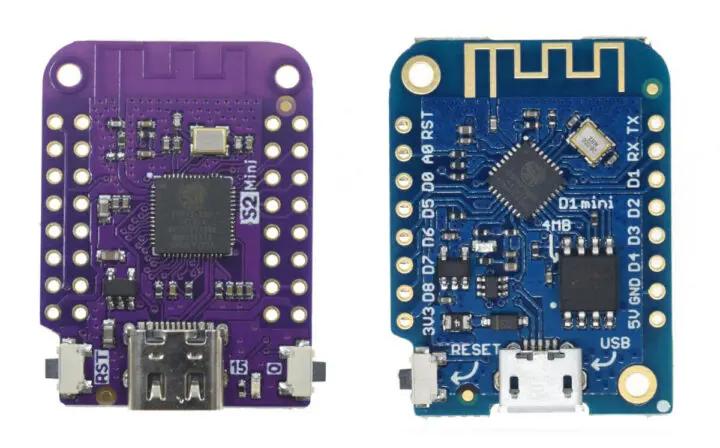

Lolin S2 Mini vs Wemos D1 mini

其实，并非所有 ESP32-S2 都配备了嵌入式闪存和 PSRAM，但Lolin S2 mini搭载的 ESP32-S2FN4R2微处理器嵌入了。它嵌入的是 4MB 闪存和 2MB PSRAM，实现了与 D1 Mini 开发板相同的紧凑设计，同时还引出了一些额外的 I/O。不过，上图中没有显示 D1 Mini 上 CH340C USB 转 TTL 芯片，这是因为它没有被设计到 S2 mini 板子上，这是因为它的功能通过 ESP32-S2 处理器中的 USB 接口就能实现。

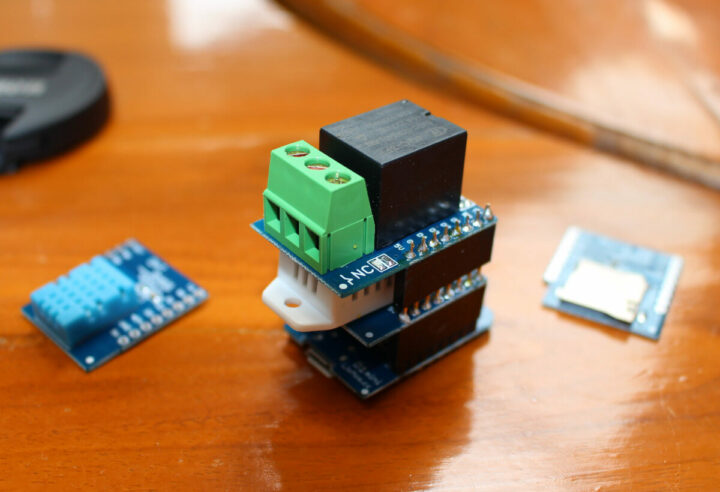

带有堆叠扩展板的Wemos D1 Mini（图片来源于：Wemos D1 Mini 入门）

价格方面，Lolin S2 mini WiFi 物联网板只比 Lolin D1 mini板贵 30 美分，在速卖通上有售卖，价格是 4 美元。你们还可以在全球速卖通上找到多种扩展板和配件，例如 I2C 连接器、传感器、继电器扩展板、microSD 卡、显示器等来扩展板子的功能。
