写在前?

模式识别领域有?个经典问题：边缘轮廓提取。轮廓提取是很多算法的基础，例如霍夫直线检测、霍夫圆检测、snake主动轮廓模型等。在轮廓提取后，为了加快算法的效率，通常会对轮廓进?过滤，去掉不需要的噪声轮廓，这?步往往使?的?法就是轮廓匹配。轮廓匹配算法的强?远远不?于此，在图像纹理信息较简单的情况下，可以使?轮廓匹配算法直接找到?标，进?精确的定位。如图，如何在右图中精准地找到左图的四?星？本?将教?家如何使?轮廓匹配算法来解决这个问题。

轮廓匹配原理

轮廓匹配的原理是利?轮廓的不变性特征来判断轮廓之间的相似度，模式识别领域的?位先贤Hu.M.K在1962年找到了这些特征，并证明了他们具有旋转，缩放和平移不变性。这些特征也以这位先贤的名字命名，它们统称为Hu矩。Hu矩包括下?7个矩，这个是经过?阶和三阶规格中?矩推导出来的。图像Hu矩的物理意义：

• 0阶矩（m00）：目标区域的质量
• 1阶矩（m01，m10）：目标区域的质心
• 2阶矩（m02，m11，m20）：目标区域的旋转半径
• 3阶矩（m03，m12，m21，m30）：目标区域的方位和斜度，反应目标的扭曲

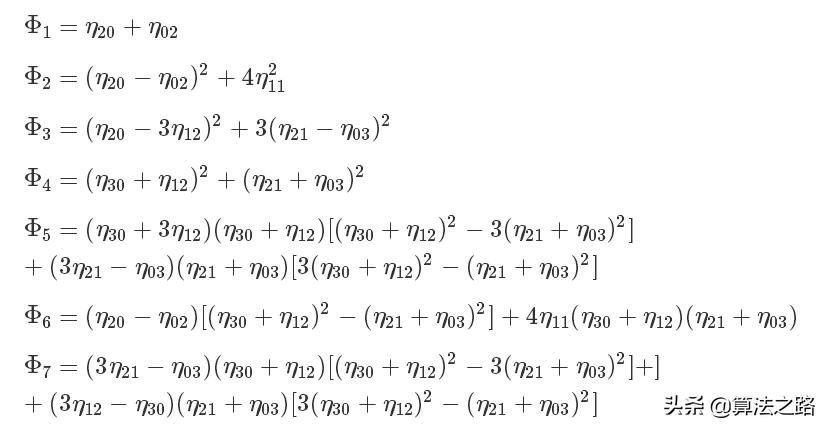

Hu矩的7个公式

图像Hu矩的python计算代码如下，如果理解了Hu矩的意义，其实并不复杂，Hu矩的计算对象是一个点集，可以是一个轮廓，也可以是一个灰度图。这里以灰度图为例：

def humoments(img_gray):
    '''
    由于7个不变矩的变化范围很大,为了便于比较,可利用取对数的方法进行数据压缩;
		同时考虑到不变矩有可能出现负值的情况,因此,在取对数之前先取绝对值
    经修正后的不变矩特征具有平移 、旋转和比例不变性
    '''
    # 标准矩定义为m_pq = sumsum(x^p * y^q * f(x, y))
    row, col = img_gray.shape
    #计算图像的0阶几何矩
    m00 = img_gray.sum()
    m10 = m01 = 0
    #　计算图像的二阶、三阶几何矩
    m11 = m20 = m02 = m12 = m21 = m30 = m03 = 0
    for i in range(row):
        m10 += (i * img_gray[i]).sum()
        m20 += (i ** 2 * img_gray[i]).sum()
        m30 += (i ** 3 * img_gray[i]).sum()
        for j in range(col):
            m11 += i * j * img_gray[i][j]
            m12 += i * j ** 2 * img_gray[i][j]
            m21 += i ** 2 * j * img_gray[i][j]
    for j in range(col):
        m01 += (j * img_gray[:, j]).sum()
        m02 += (j ** 2 * img_gray[:, j]).sum()
        m30 += (j ** 3 * img_gray[:, j]).sum()
    # 由标准矩我们可以得到图像的"重心"
    u10 = m10 / m00
    u01 = m01 / m00
    # 计算图像的二阶中心矩、三阶中心矩
    y00 = m00
    y10 = y01 = 0
    y11 = m11 - u01 * m10
    y20 = m20 - u10 * m10
    y02 = m02 - u01 * m01
    y30 = m30 - 3 * u10 * m20 + 2 * u10 ** 2 * m10
    y12 = m12 - 2 * u01 * m11 - u10 * m02 + 2 * u01 ** 2 * m10
    y21 = m21 - 2 * u10 * m11 - u01 * m20 + 2 * u10 ** 2 * m01
    y03 = m03 - 3 * u01 * m02 + 2 * u01 ** 2 * m01
    # 计算图像的归格化中心矩
    n20 = y20 / m00 ** 2
    n02 = y02 / m00 ** 2
    n11 = y11 / m00 ** 2
    n30 = y30 / m00 ** 2.5
    n03 = y03 / m00 ** 2.5
    n12 = y12 / m00 ** 2.5
    n21 = y21 / m00 ** 2.5
    # 计算图像的七个不变矩
    h1 = n20 + n02
    h2 = (n20 - n02) ** 2 + 4 * n11 ** 2
    h3 = (n30 - 3 * n12) ** 2 + (3 * n21 - n03) ** 2
    h4 = (n30 + n12) ** 2 + (n21 + n03) ** 2
    h5 = (n30 - 3 * n12) * (n30 + n12) * ((n30 + n12) ** 2 - 3 * (n21 + n03) ** 2) + (3 * n21 - n03) * (n21 + n03) \
        * (3 * (n30 + n12) ** 2 - (n21 + n03) ** 2)
    h6 = (n20 - n02) * ((n30 + n12) ** 2 - (n21 + n03) ** 2) + 4 * n11 * (n30 + n12) * (n21 + n03)
    h7 = (3 * n21 - n03) * (n30 + n12) * ((n30 + n12) ** 2 - 3 * (n21 + n03) ** 2) + (3 * n12 - n30) * (n21 + n03) \
        * (3 * (n30 + n12) ** 2 - (n21 + n03) ** 2)
    inv_m7 = [h1, h2, h3, h4, h5, h6, h7]
    inv_m7 = np.log(np.abs(inv_m7))
    return inv_m7

利?Hu矩进?轮廓匹配

轮廓实质上就是?些轮廓点的集合，因此轮廓也可以?Hu矩来判断相似度，这?给出?个利?Hu矩形状匹配的例?和代码，opencv的cv2.matchShapes函数内置了Hu矩的计算?式，默认的匹配?式就是Hu矩匹配，因此这?就不必自己手动计算7个Hu矩啦。轮廓匹配流程?较简单，分两步：

1. 利?边缘提取算法，找到模板轮廓
2. 与候选轮廓??匹配，相似度最?的即为?标轮廓

import cv2
import numpy as np
from matplotlib import pyplot as plt

img1 = cv2.imread('star.jpg', 0)
img2 = cv2.imread('star2.jpg', 0)

ret, thresh = cv2.threshold(img1, 127, 255, 0)
ret, thresh2 = cv2.threshold(img2, 127, 255, 0)

contours1, hierarchy = cv2.findContours(thresh, 2, 1)
cnt_star = contours1[2] # 模版轮廓
contours2, hierarchy = cv2.findContours(thresh2, 2, 1)

min_ret = 999
min_id = 0
for i, cnt2 in enumerate(contours2):
    ret = cv2.matchShapes(cnt_star, cnt2, 1, 0.0) # ret越小，越相似
    if ret < min_ret:
        min_ret = ret
        min_id = i
        print(min_id, min_ret)

show_img = cv2.cvtColor(img2, cv2.COLOR_BGR2RGB)
cv2.drawContours(show_img, contours2, min_id, (0, 0, 255), -1)
plt.imshow(show_img)

效果展示

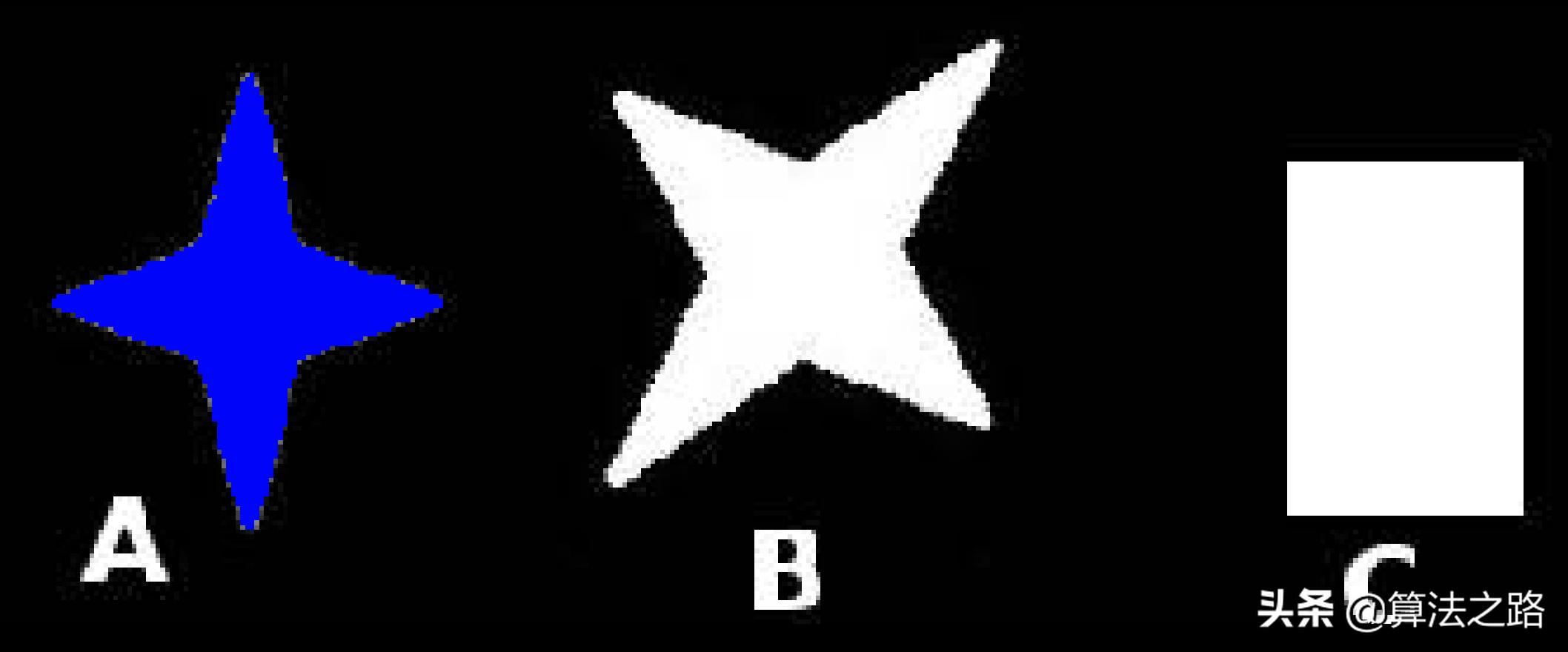

运?轮廓匹配的代码，A、B、C三个轮廓的相似度分别为0.0004、0.16、0.32，因此A为相似度最高的轮廓，画出响应最?的轮廓区域，如图，成功找到了正确?标。
